algunos dias atras, llego un cliente ami taller con una impresora de gama alta. yaque no halaba la hoja, de inmediato la revise y sorprsa era un palillo de comida que se usa para los dientes depues de comer, que impedia el paso de la hoja.
pense...:
1: le cobro un dineral y le digo que tiene una pieza costosa averiada y que por eso no hala la hoja "se la reparo" y cobro mi buen billete.
2: saco el palillo y cobro la revision que es un costo minimo y se la entrego de inmediato.
que harias tu??
->pues si eres cliente: trankilo que hay muchos Tecnicos que escogen la primera opcion. y hay muchos tambien que escogen la seguenda opcion.
/>si eres tecnico: piensas : tengo que pagar la renta, la deuda ta.. las medicinas , la comida, y este trabajo esta facil y el cliente no sabra, dejo la impresora 3 dias aqui y listo.
pues les cuento loque me paso, y para mi sorpresa...,>
le dije al cliente que eras solo un palillo lo saque y que ya estaba lista, el se sorprendio mucho y.. me dijo : me voy del pais (Venezuela) dentro de poco y por tu honestidad con mi imprsora te vendere esta y otra por el precio de una y por si fuera poco le desconto 60% al precio osea que, lo que me cobro por las dos era el prcio de comprar los 6 cartuchos de una impresora..
una era la t50 y la otra l200 las dos en sus cajas..
y aun no termina. el me dijo vamos a mi casa y me regalo muchas herramientas de electronica y telecomunicaciones que no usaria mas.
todo esto y por querer aceptar la segunda opcion.
amigos tecnicos seamos honestos siempre con nuestro trabajo , que un dia Dios nos premiara nuestra honestidad. con regalos como estoss..
PD: nunk mas vi a este cliente espero volverlo a ver, y que DIos le de bendicones tambien..
es un dispositivo necesario de la impresora y que es muy util para plasmar la tinta en la hoja, y es una pieza movible por el usuario , yaque este es necesario sacarlo para sustituirlo por fallas o desgaste. algunos vienen de fabrica con el inyector de impresion incluido en el mismo cartucho, otros no traen dicha pieza, porque son un contenedor de tinta solamnete
aqui vemos el cabezal de impresion encerrado en el circulo azul
2- el cartucho cunta con varias partes,
- empezando por la calcomania: donde veros reflejado el numero de cartucho, marca de la empresa que lo construyo, serial d fabrica y nos indicara si es de color o negro y en algunos casos como las versiones mas antiguas, tienen marcado la cantidad de mililitros usado para la recarga. tambien usan una serie de figuras como codigo donde eso ayuda al usuario a saber dende va conectado en la impresora. ejemplo:
- la carcasa: es de diferentes tamaños y formas y ariba tienen una pestaña que calza perfectamente al momento de introducirlo en la impresora. hay cartuchos d la misma familia que tienen la parte de arriba de la carcasa de difernte color, fuccia, verde , azul.. eso indica que dicho cartucho es el de color yaque el negro siempre toda la carcas sera negra.
- las esponjas: su funcion es retener la tinta dentro del cartucho para q no se derrame fuera, en el caso del cartucho de color tiene tres compartimientos, uno para cada color y en el cartucho negro tiene solamente uno para la tinta negra. el tamaño de esta esponja varia en cada cartucho.
- chip de impresion: este s el que hace contacto con los pins de la imprsora y es el encargado de transmitir la iinformacion al inyector de impresion y de hacer todo el proceso ahi dentro, hay un mito q si se tocan con la mano se dañan eso es falso, loque lo daña es la grasa cutanea de nustra piel y /o sudor y cuando lo instalamos hacemos que haga corto y se dañe, esos orificios se sulfatan y es bueno limpiarlos de ves en cuando con una aguja o alambr muy fino pareo sin romprelos solo para quitarles el sulfato. hay distintos tipos de cartucho por ende varia el tipo de chip,
- cabezal de impresion: esta cualidad solo se las dejamos alos cartuchos de imprsion menos los de la EPSON yaq es otro tecnologia y de eso hablaremos luego. pero el cabezal funciona asi: La impresora calienta pequeñas cantidades de tintas hasta 500 C°. Con el calentamiento una burbuja es formada y fuerza a las pequeñas gotas de tinta que salgan por las boquillas. El proceso toma cerca de 20 millonésimos de segundo por gota. Ese es el sistema utilizado por fabricantes como Hewlett-Packard, Lexmark, Xerox y Canon. El mecanismo está en el cartucho de tinta, haciendo que el valor del cartucho sea más caro, pero con menor mantenimiento ya que los cabezales son reemplazados al cambiar el cartucho y utilización de todo el contenido, pues el mismo está bajo presión. La resolución es buena, y tiene una óptima relación costo/beneficio. ahora porque no se sale la tinta por el inyector? pues por la fuerza de la tension superficial yaque el golpe de calor hace que venza la tension superficial y asi sale la gota de tinta, luego la tinta regresa a su posicion inicial.
continuaremos el proxima sccion hablando de la tinta y fallas presentadas
Solución a Problema Impresora Epson L200 No Enciende
Hola que tal chicos, bueno en esta oportunidad les compartiré un problema común presente en estas makinaa y ahora les comparto esta solución de este problema.
Problema con mi EPSON L200 y es que no quieres encender. hacían unos minutos que la había dejado de utilizar y luego no quiso encender mas.
Esto es porque la mayoría de estas impresoras fallan en la tarjeta madre, y es debido a que no están conectadas en reguladores y/o la red eléctrica tiene muchos altos y bajos.
Este método remplaza un diodo que se daña, como un fusible, es posible retirarlo y cambiarlo por uno genérico eléctricamente similar, el equipo no debe estar expuesto a otro que no tenga las características eléctricas pues se dañara completamente. Pues bien solo existen 2 posibles fallas a solucionar:
Fallo de la fuente de poder, puede ser por un fusible AVERIADO, LOS transistores de potencia dañados, o algún otro problema en la misma fuente de poder.
Error irrecuperable del programa operativo, esto se debe a corrupción de los datos, actualización incompleta (FAVOR DESCONECTEN LAS ACTUALIZCIONES AUTOMTICAS D TU PC Y/O NUNCA ACTUALICES EL FIRMAWARE), variación de voltaje o falla del EEPROM.
Al abrir el sistema, en cualquiera de los 2 casos no se observa daño visible, el daño, por tanto es lógico, pero no físico.
Para corregir el problema:
Revisa los voltajes de la fuente de poder. Generalmente se puede reparar, pero si no se puede reparar, solo se reemplaza la fuente de poder por completo. Si la fuente está bien, entonces es la tarjeta lógica.
En otro es la tarjeta electrónica, para solucionarlo busca el diodo se encuentra en la parte posterior de la tarjeta electrónica de la impresora y esta abierto, si esta en corto el equipo no es rescatable. solo si cambias el diodo abierto que es un SK16 Schottky 1 Amp. 60 Volts. Ahora yo busque ese tipo de diodos y no lo encontré si lo encuentran mejor, pero aquí dejo sus reemplazos compatibles a este diodo los cuales son:
Usa reemplazos
MBR160 Motorola 1 Amp. 60 volts.
MBR1100 Motorola 1 Amp 100 Volts.
la plaqueta por un corto en el cabezal, a ellas se le daña las transistores A2222 y C6144, tienes que revisar tambien los diodos ss16, en mi caso dicen p6 2f, debes cambiarselos, claro primeramente debes probar que esten dañados, y ahora yo te pregunto si tu sabes, se puede probar la impresora sin conectarle el cabezal para saber si de verdad funciona la plaqueta. LA IMPRESORA SOLO PRENDERA LOS LED VERDES, PERO NOSE MOVERA.
No son de montaje superficial son Surmeticos axiales pero los puedes adaptar.
Después de remplazar el diodo se debe de conectar todo como antes y al conectar la impresora a la red eléctrica, presionamos el botón de encender, encenderá normalmente, posiblemente no imprima nada porque están tapados los cabezales, la solución es limpiarlos con la secuencia que tiene la impresora y/o pasar un trapo humedecido con alcohol isopropilico por el cabezal. En este último evento, conecta la impresora a una computadora con Windows XP/7/8 y, usando tu programa de ajustes reinicia la impresora, eso limpia el EEPROM, lo repone y la impresora está lista para trabajar de nuevo.
Recomendaciones:
Lo que podemos hacer para que los aparatos se descompongan menos es :
Desconectarlos de la línea de energía, prenderlos solamente cuando estén en uso.
Evitar calentamientos por uso prolongado, y vigilar la temperatura ambiente.
Poner protecciones en la línea eléctrica, Reguladores, supresores etc.
Importante
Primero debes asegurarte de que la impresora EPSON L200 tenga este mismo problema y su garantia este vencida. Si tiene garantía, lo mas fácil es ir al servicio y que el técnico la repare para que pases por ella sin ningún cargo, si no tienes nota de compra no te harán valída la garantía, el costo de la tarjeta electrónica es de aproximadamente $100 dolares americanos
hola chicos aqui esta la demostracion de como desmontar la tarjeta logica de la impresora epson t1110...
para empezar debemos tener, conocimientos basicos de electronica,, para detectar la falla que estaa presente en esta modelo,, ahora bien esta impresora tienen una falla qu es cuando la ecendemos no hace mas nada solo un "biii" como sonido,, y nose mueve para nada,
ESTA FALLA, es porque la tarjeta se averio, pero por que ,? hay un corto en el cabezal y eso disparo los fusibles y/o daño tambien los transistores el transistor es un amplificador de señal que va justo al piezo-electrico y es el que amplifica esa señal.. ahora bien el transistor tiene su propia carga de trabaajo y si lo sobrecargaamos "corto en el cabezal" se quema y para que sa sobrecarga no llegue a otros componentes ms delicados pues se activan los fusibles de montje superficial para que no queme otros componentes.
pero porque el cabezal se queda en corto,, pues:
1- tinta derrada y llego hasta los componenetes electronicos.
2- un bus mal conectdo.
3- nos ponemos a hacer la lipieza de cabezal con la popular geringa PERO SIN SACARLO DE LA IMPRESORA y algun particula de liquido llegue hasta la tarjeta electronica del cabezal y asi cuando lo conentamos pues se va a corto..
de manera que al estar este corto quema los fusibles de la tarjeta y como lo reparamos?
pues NO es PUENTENDO EL F1 O F1 O LOS F Q EXISTAN porque estas puenteando pero el corto sigue ahi,, y si conects con eso (cabezal) malo entonces quemaras otro componente mas delicado.
que hay que hacer?, cambiar el cabezal , y antes de instalar otro cabezal debemos probar los transisotres y los fusibls como muestro en el video,, y ahi si todo bien ya deberia andar nuestra maquina
La Tinta EPSON UltraChrome™ esta hecha con una novedosa fórmula utilizada en las algunos
modelos seleccionados entre las impresoras EPSON Stylus Pro destinadas a la gráfica profesional.
Constituye un verdadero progreso tecnológico, pues combina las ventajas de las tintas con base de tinte
con las tintas pigmentadas convencionales; agregando cualidades especiales para producir
sorprendentes imágenes fotográficas. Esta cartilla técnica proveerá de información detallada en los
siguientes temas:
Tintas EPSON UltraChrome™
Ventajas sobre la tinta de tintura
Ventajas sobre la tinta de pigmento convencional
Sistema de impresión de siete colores
EPSON UltraChrome Ink –Ventajas sobre la tinta con base de tintura
La tinta con base de tintura es aquella que se usa generalmente en las impresoras de inyección de tinta.
La tinta se absorbe dentro del papel debido a que está compuesta por moléculas que forman el color.
En medios especiales, como el papel RC, la tinta es atrapada dentro de la capa de resina. Las grandes
ventajas de las tintas con base de tintura son:
(1) Excelente gama de colores, debido a que el color se
refleja homogéneamente fuera del papel,
(2) La más amplia compatibilidad de medios, incluyendo
papeles comunes, satinado con capa de resina, mate, transferibles mediante aplicación de calor,
autoadhesivos y más.
La tinta EPSON UltraChrome es una tinta con base de pigmento que tiene las siguientes ventajas sobre
la tinta con base de tinte:
1. Mejor resistencia al agua: Como se mencionó anteriormente, la tinta con base de tintura está
constituída por moléculas que conforman el color, en forma similar a una pintura de acuarela. La
tinta EPSON UltraChrome está hecha por partículas de pigmento insolubles, parecidas a una pintura
al óleo. Cuando entra en contacto con el agua, las moléculas de tintura se disuelven, mientras que
las partículas pigmentadas –insolubles- se dispersan en ella. Muchas de las tintas de Epson con
base de tintura, son resistentes al agua en medios fotográficos especiales, sin embargo no lo son en
papel común.
2. Reduce el efecto pluma: Recuerde que las tintas con base de tintura actúan en forma muy similar a
una pintura de acuarela, donde las moléculas son absorbidas dentro del papel común. La
diseminación de la tinta dentro de las fibras del papel se conoce como efecto pluma. Las tintas de
secado rápido de Epson ayudan a reducir la expansión de las gotas de tinta sobre papel común. Al
imprimir en papeles con capa de resina, este efecto está controlado por la resina donde queda
atrapada la gota de tinta.
La tinta pigmentada, en cambio, se sitúa por encima del papel, actuando como el óleo sobre un
lienzo. Esto da por resultado muy poca expansión de las tintas EPSON UltraChrome.

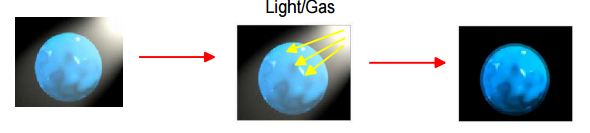

3. Mejor resistencia a la luz: A diferencia de lo que sucede con las tintas con base de tintura, cuando
una partícula de tinta pigmentada se expone a la luz, el color se mantiene en la partícula, aún
cuando el color exterior se desvanezca. La tinta EPSON UltraChrome tiene una excelente
resistencia a la decoloración
4. Mejor estabilidad del color: Todas las impresiones de inyección de tinta no enmarcadas y las de
haluros de plata de laboratorio fotográfico son susceptibles de cambiar su colorido debido a los
contaminantes ambientales, tales como el ozono. Aún cuando afecte a un color solamente, causará
un cambio en toda la imagen. Las partículas pigmentadas de tinta son más resistentes a los
contaminantes del aire que las tintas de teñido.
Tinta EPSON UltraChrome - Ventajas sobre la tinta pigmentada convencional.
Las tintas pigmentadas convencionales se usan generalmente en las impresoras de inyección de
tinta de formato ancho, diseñadas para imprimir señalética de interiores. Debido a que las tintas no
poseen una gama amplia de colores y se encuentran limitadas a los medios para señalética, no
están perfeccionadas para la impresión fotográfica.
Las tintas EPSON UltraChrome cuentan con una
tecnología patentada que supera muchos de los
defectos de las tintas pigmentadas. Cada partícula
de pigmento se encapsula dentro de la resina. Este
polímero –único en su género- separa las
partículas de manera que se suspenden en la
solución sin coagularse jamás. La tinta EPSON
UltraChrome tiene las siguientes ventajas sobre las
tintas de pigmento convencionales:
1. Partículas de tamaño y forma uniforme: Debido a la precisión del cabezal en la tecnología Micro
Piezo de Epson, la tinta UltraChrome puede ser formulada en pigmentos con alta cantidad de
partículas. La tecnología Micro Piezo de EPSON tiene la capacidad de producir gotas de tinta de
tamaño y forma consistentes. Las imágenes microfotográficas siguientes muestran las diferencias
entre ambas tecnologías de tinta.
2. Mejor gama de colores: Debido a que cada partícula de pigmento EPSON UltraChrome está
completamente encapsulada en una resina, pueden ser distribuídas en forma pareja. Con las tintas
pigmentadas convencionales, la cubierta o capa de los pigmentos es al azar y menos regular
3. Mayor densidad óptica y más medios de soporte: Las tintas de pigmentos convencionales están
limitadas a la impresión sobre medios para señalética. Con un cartucho de tinta intercambiable, la
tinta EPSON UltraChrome puede imprimir sobre papel brillante, mate y común, convirtiéndola en una
solución ideal para fotografía, afiches de artes gráficas y señalética.
Las tintas EPSON UltraChrome aceptan dos tipos de
formulaciones de tinta negra: Negro Fotográfico y Negro
Mate. La Tinta Negro Fotográfico posee resina que la
encapsula y es conveniente para imprimir sobre todos los
papeles, pero es mejor en papeles satinados. La Tinta
Negro Mate optimiza las impresiones mate con un nivel
de densidad óptima mayor, controlando el nivel de
penetración para mantener el colorante sobre la
superficie.
Tinta EPSON UltraChrome - Sistema de Siete Colores
El sistema de tintas EPSON UltraChrome usa una paleta de siete colores; son los mismos colores
utilizados en la impresión en inyección de tinta más el color Negro Claro:
Con el uso de una séptima tinta de color, Negro Claro, el sistema de tintas EPSON UltraChrome tiene
las siguientes ventajas:
1. Sombras más sutiles y mejor degradación de colores: Debido a
que las tintas Cian Claro y Magenta Claro producen puntos
“invisibles” en las zonas más iluminadas de la fotografía
impresa, la tinta Negro Claro mejora la calidad tonal en los
medios tonos y las sombras. Con la suave intensidad de la
tinta negra, la apariencia de puntos individuales en cada color
se reduce.
2. Mejores impresos monocromáticos: Con la adición de la tinta Negro Claro, los impresos
monocromáticos también han mejorado. Para lograr una mayor flexibilidad en este tipo de
impresiones, es preferible usar la paleta de siete colores completas en lugar de usar solamente la
tinta negra.
Resumen
La tinta EPSON UltraChrome es la solución ideal para aplicaciones en fotografía y artes gráficas, con
los siguientes atributos:
Resistencia al agua
Resistencia a la luz
Control de la expansión de tinta
Estabilidad de color
Amplia gama de colores, la mayor de las
tintas pigmentadas
Acepta varios tipos de medios, incluyendo papeles
fotográficos RC, papeles mate y papel común.
Paleta de tintas de siete colores que producen
un mejor control de las degradaciones de
color y fotografías sin “puntos”.
el cabezal jams estara diseñado para que se queme, ; claro que la epson le dara un tiempo d vida util y luego s necesario reemplzarlo cosa que todos sabemos que nda dur toda la vida pero hay cosas q haciendole un buen mantenimiento y uso, pues pueden durar muchisimo.. hay varios orificios que tiene el cabezal que no debe interpretrce como hechos pra que s queme dicha piez . NO, sino que quizas es lo que puedo pensar si tienn otra cosa pues dejala bjo n tus cometarios. s q son medidors que usa el equipo de la garnti pra ver si hay derrame de tinta y q por casualidad lo limpiste para q no lo noten y con solo verificr n esos orificios y asi descartar fallas. otra cosa quizas sean sujetadores al hora de fabricarlos y /o hacerles pruebas..
en fin debes cuidar mucho tu cabezal y no usar TINTAS GENERICAS O DE MALA CALIDD yaqu el primer nivel d filtrado y el mejor que sta al inicio del cabezal aunque los cartuchos tambien tienen un nivel d filtrado muy bueno , pero el del cabezal es muchisimo mejor, al pasar muchas particulas de suciedad o moleculas mal disueltas en la ml tinta pues se va tapando y no hay un buen flujo de tinta..
aqui un muestar grafica de lo que estoy diciendo.
las rojas son las particulas de mala calidad y suciedad que se quedan trapadas y eso pococ a poco va tapando y la aarilla son las moleculas e buena calidad
aqui una descripcion ofrecida por la misma epson de como es algunos tipos de tinta usados por ellos
La tinta DURABrite Ultra se usa en las impresoras Epson diseñadas para los consumidores y clientes de oficinas
pequeñas y domésticas, calidad de imagen en papel
normal y fotográfico y durabilidad en documentos y fotos.
Las ventajas principales de este conjunto de tintas son:
• Calidad de impresión para documentos de texto cotidianos en papeles normales e impresiones
fotográficas sobresalientes en papeles satinados, sin la necesidad, molestia ni el gasto de intercambiar
cartuchos de tinta.
• Impresiones duraderas que resisten a los borrones, al agua, a los marcadores y a la decoloración
• Comodidad y flexibilidad
DURABrite Ultra es un sistema de tintas pigmentadas de cuatro colores.
Este utiliza la exclusiva tecnología Microcrystal Encapsulation™, donde
cada partícula de pigmento se encapsula en una resina. Un polímero
único descompone las partículas, de modo que quedan suspendidas en
la solución y nunca se coagulan. Luego, la base de tinta ayuda a que las
partículas pigmentadas de DURABrite Ultra penetren en el papel.
La tinta pigmentada DURABrite Ultra ofrece diversas ventajas para las
impresiones cotidianas:
• Textos y gráficos extranítidos en papel normal: A diferencia de
las tintas convencionales a base de colorantes, donde las moléculas
de los colorantes se absorben en el papel normal, las partículas de
pigmentos de la tinta pigmentada DURABrite Ultra "descansan"
cerca de la superficie del papel, pero las fibras no las absorben. El
resultado: impresiones más nítidas y colores más brillantes en papel
normal.
Texto con tinta convencional Texto con tinta DURABrite Ultra
a base de colorantes
• Impresiones a doble cara sin traspaso: La tinta pigmentada
DURABrite Ultra emplea una tecnología especial que controla el
nivel de penetración de la tinta y mantiene el colorante cerca de la
superficie. Esto produce impresiones a doble cara sin traspasos y
también evita que los papeles normales se sobresaturen con tinta.
Ventajas de las impresiones cotidianas con DURABrite Ultra:
Ideal para la impresión de documentos cotidianos
Impresiones a
doble cara sin
traspaso
Colores más
brillantes en papel
normal
Texto extra nítido
Gráficos más
Impresiones resistentes a los borrones:
La mayoría de las tintas a base de colorantes de la
competencia tarda varios minutos en secarse antes
de que se puedan tocar.
La tinta pigmentada DURABrite Ultra, al igual que
todas las tintas Epson, emplean una formula de
secado rápido. Las impresiones se pueden tocar sin
miedo a causar borrones, justo después de imprimir y
después.
La tinta DURABrite Ultra de secado
rápido resistió a los borrones bajo
pruebas idénticas.
Impresiones resistentes
a la decoloración:
A diferencia de una tinta a
base de colorantes, cuando
una partícula de tinta
pigmentada se expone a la
luz, el color permanece en la
partícula, incluso después de
que la superficie exterior se
decolora.
En papel normal, las
impresiones con tinta
DURABrite Ultra resisten a la
decoloración hasta seis veces
más que las tintas líderes de
la competencia.*
Impresiones a base de colorantes de la competencia
Cara cubierta Cara expuesta
Pruebas de decoloración con uso de exposición
acelerada a altos niveles de luz UV. Los resultados
reales pueden variar.
Impresiones resistentes al agua:
La tinta DURABrite Ultra se compone de partículas
de pigmentos suspendidas en la tinta y, a diferencia
de las tintas convencionales a base de colorantes,
las partículas de tinta pigmentada no se disuelven si
se humedecen.
Tinta convencional a Tinta pigmentada
base de colorantes DURABrite Ultra
Impresiones resistentes a los marcadores:
Además de sus propiedades de
resistencia al agua, la tinta
DURABrite Ultra también resiste
a los marcadores, para negro y
todos los colores e incluso en
papel normal, lo que la
convierte en una opción ideal
para clientes estudiantes y de
oficinas pequeñas y
domésticas, que necesitan
marcar documentos.
DURABrite Ultra es el único conjunto de tintas pigmentadas de 4 colores en su categoría, de modo que es el
único donde las tintas negra y de colores son resistentes al agua y los marcadores. Si bien algunos modelos de
la competencia tienen negros pigmentados (pero tintas de color a base de colorantes) y puede que digan que la
tinta negra es resistente a los marcadores, aún así es posible que sus tintas negras pigmentadas no se
mantengan:
• El índice de fotorresistencia en base a pruebas aceleradas de impresiones en medios especiales, expuestas en interiores, bajo vidrio, que sostiene que los
documentos resisten a la decoloración hasta seis veces más tiempo, se basa en pruebas aceleradas de impresiones a color sin marcos, en papel normal y en
condiciones de exposición interior. La estabilidad de impresión real varía según el medio, la imagen impresa, las condiciones de exposición, la intensidad de la
luz, la humedad y las condiciones atmosféricas. Epson no garantiza la durabilidad de las impresiones. Para obtener una máxima vida útil máxima de la impresión,
exhiba todas las impresiones bajo una cubierta de vidrio o almacénelas. Visite www.wilhelm-research.com para obtener información más reciente.
Excelentes fotografías también
La tinta pigmentada DURABrite Ultra emplea una formulación mejorada, que ofrece las siguientes ventajas al
imprimir fotos en papeles fotográficos satinados
Con la impresión BorderFree disponible en todas la
impresoras y multifuncionales con DURABrite Ultra, los
clientes pueden imprimir fotos sin bordes, listas para
enmarcar, inmediatamente al salir de la impresora sin
necesidad de realizar recortes ni perforaciones.
Además, con la tinta DURABrite Ultra, los clientes tienen la flexibilidad para imprimir documentos cotidianos en
papel normal y fotos insuperables en papeles satinados y mate, sin la necesidad, molestia o el gasto de
intercambiar cartuchos de tinta.
Posicionamiento en comparación con otros conjuntos de tinta Epson
Epson innova continuamente las
soluciones de tintas, ajustándose a las
necesidades de los clientes
específicos, en lugar de ofrecer una
solución de tinta universal.
La tinta pigmentada DURABrite Ultra es
una tinta avanzada que ofrece
versatilidad multipropósito, ideal para
documentos de texto cotidianos, folletos,
menús, material distribuible, etc. El
gráfico a la derecha muestra cómo
DURABrite Ultra se adapta a las otras
soluciones de tinta Epson.
Para obtener más información sobre la
comparación de la tinta pigmentada
DURABrite Ultra con otras tecnologías de
tinta Epson, consulte el documento
Soluciones de tinta Epson.
Comodidad y flexibilidad
Comparación de la tinta pigmentada DURABrite Ultra con la tinta convencional a base de colorantes
DURABrite Ultra es el único conjunto de consumo de tintas de 4 colores que emplea tinta completamente
pigmentada; algunas impresoras de la competencia usan tinta negra pigmentada con color a base de colorantes
y otras usan tinta completamente a base de colorantes. La ventaja principal de la tinta pigmentada Epson
DURABrite Ultra es la capacidad de producir textos y fotos con la más alta calidad y ofrecer calidades de color
similares a las de la tinta a base de colorantes, con la durabilidad de la tinta pigmentada. Las principales
diferencias entre la tinta convencional a base de colorantes y la tinta pigmentada DURABrite Ultra son:
• El índice de fotorresistencia en base a pruebas aceleradas de impresiones en medios especiales, expuestas en interiores, bajo vidrio, que sostiene que los
documentos resisten a la decoloración hasta seis veces más tiempo, se basa en pruebas aceleradas de impresiones a color sin marcos, en papel normal y en
condiciones de exposición interior. La estabilidad de impresión real varía según el medio, la imagen impresa, las condiciones de exposición, la intensidad de la
luz, la humedad y las condiciones atmosféricas. Epson no garantiza la durabilidad de las impresiones. Para obtener una máxima vida útil máxima de la impresión,
exhiba todas las impresiones bajo una cubierta de vidrio o almacénelas. Visite www.wilhelm-research.com para obtener información más reciente.
este cabezal est en este estado por la ml mnipulcion de otras personas, favor, siempre ten encuenta que tu impresora siempre necesita tiempo y dedicacion para hcerle su mantenimiento, demanera q no podemos dejar este extremo,,
ahora bien:
si detectas que tu impresora sta manchando la hoja de impresion,
si vez que los cartuchos o sistema de tinta, tienen alguna macha d tinta.
si vez que tu sistema de tinta en las mangueras se detecta aire desde los cartuchos.
si al sacar los cartuchos o STC vez en el dposito del cabezal alguna mncha de tinta .
si vez alo mnos uno o varios de estas fallas es URGENTE que contactes un servicio tec. o tu hgs algo para detectar donde esta l fuga de tinta, para que esa tinta no llegue hasta los componentes electronicos y asi averiando el cabezal y la placa logica de la imprsora.
sucede que, fue un cliente que llego y me trajo esta impresora ya desrmada con el cabezal afuera que venia de un servicio tecnico que le dijo que el cabezal estaba malo y debia comprar otro (y ya se lo tenia ahi disponible q casual verdad?) pero lea bien ES IMPOSIBLE que una maquina estaba trabajando con este cabezal con la tinta glomerada en los contactos electronicos y depaso el trozo de tinta seca que tenia dentro del slot donde v el bus no tiene rastro deque eso sucedio con el bus dentro y cuando busco el bus que va conectado ahi esta limpiezito sin rasto de tinta ni negro por algun corto. mi hipotesis: que le saco su mismo cabezal pra vendrcelo y le mostro uno malo q tenia por ahi pr poder scrle el dinero.
ahi en el video muestro como deberia estar un cabezal bueno en comparacion del malo-
mi gente favorr tengan cuidado donde llevan sus aparatos para que no se los adulteren y asi les cobren un dineral innecesario...
lo primero que debemos observar es la falla presente en esta impresora, en el video vemos como en secciones imprime bien y en otras imprime como debe hacerlo segun le ordenamos..
ahora bien, este tipo d falla se descarta luego de cambido la tarjeta,, ahora pero lo interesante es, que uno le mid la continuidad al cable en todos los pines y tode esta OK, pero el asunto es que cuando uno le est midiendo laaaa continuidad esta en reposo, pero cuando esta imprimiendo esta en movimiento, y en ese movimiento de un lado a otro una pista prtida hce contcto y se desconecta porque esta partida,
al principio empece a trabajar con los guntes pero luego de un rato,es un peligro que una pista se quede pegada al guante y se levante,, luego d esto vemos al final dl video como la impresora se le quito la falla, pero es importante tener cuidado si el flex no es de ella q l flexion y extencion del cable no afcte el movimiento del carro..
esta impresora es de gran formato de impresion. lo que veremos en este video es como desarmarla, y mostrar como sacar el cabezal.
OJO.
al desarmar tu impresora de este modelo o cualquiera;favor, verifica q todos los buses esten en su lugar, y q no exista humedad , xq puedes entoncs quemar el cabezal o la placa logica..
ahora bien este video no mostrare como llegar hasta la placa lo mostrare en el proximo.. pero aqui te dejo una imagen de como reconocer las lucs de error que te genera la impresora.
DESPUES DE ARMAR TE PRENDN UNAS LUCES NARANJA EN EL PANEL AQUI HAY UNA GUIA DE COMOLEERLAS,
AHI PODRAS VER Q EROR ESTA MOSTRANDO TU IMPRESORA..
ESTE ES SOLO REFERENCIAL. NO RESUELEVE NADA SOLO TE INDICA Y TE DIRIGE
EL TEMA DE LOS TRANSISTORESLO AMPLIARE MAS ADELANTE..
Un transistor es un dispositivo que regula el flujo de corriente o de tensión actuando como un interruptor o amplificador para señales electrónicas.
Un transistor es un componente que tiene, básicamente, dos funciones:
- 1. Deja pasar o corta señales eléctricas a partir de una PEQUEÑA señal de mando. Como Interruptor. Abre o cierra para cortar o dejar pasar la corriente por el circuito.
- 2. Funciona como un elemento Amplificador de señales. Le llega una señal pequeña que se convierte en una grande.
Pero el Transistor también puede cumplir funciones de amplificador, oscilador, conmutador o rectificador.
Veamos como funciona un transistor.
Funcionamiento del Transistor
Un transistor puede tener 3 estados posibles en su trabajo dentro de un circuito:
- En activa : deja pasar mas o menos corriente.
- En corte: no deja pasar la corriente.
- En saturación: deja pasar toda la corriente
EN LA IMAGEN ABAJO ESTA INDICADO DONDE ESTAN LOS TRANSISTORES
DEBE PROBAR EN MODO DIODOS,Y SI LA LECTURA EN SUS PINES ES LA RESPECTIVA OSEA UNO NUMERO Y NO HAY PITIDO EN EL TESTER (DE TENERLO)LA FUNCION DE SONIDO, AHORA SI MARCA CONTINUIDAD EN TODAS SUS PATAS ENTONCS ESTA DAÑADO O EN CORTO Y DEBE REEPLAZARCE.
HOLA CHICOS ESTOS SON ALGUNOS PUNTOS DE REFERENCIA PARA LOS LUGARES DE ENGRASADO y lubricación.
una de las formulas que he hecho y que me ha funcionado muy bien es mezclar el aceite 3 en 1 o el q consigas, mezcarlo con la vaselina hasta que consigas una consistencia pastosa, ni tan dura ni tan aguada, yaque si esta muy dura atraera mucho polvo y si esta muy aguada corres el riego que se riegue por otros sitios no deseados.
debes buscar puntos de roce en tu impresora y ahi es donde vas a aplicar esa pasta que creaste. solo lo necesario.
este mantenimiento si es una impresora de mucho uso, debes hacercelo unas d veces por año y si es de poco uso una vez por año esta bien,
beneficios:
se podran extender la vida util de las partes internas y te evitaras muchas fallas derivadas de este problematica.
trata de mantener tu impresora en un sitio que no entre mucho polvo, sin embargo , en todo lugar lo hay , asi q el mantenimiento preventivo lo evitara.
por ultimo
antes de lubricar quita el polvo y el lubricante anterior , puesto que este esta lleno de polvo y otras suciedades.
a continuación dejare unas imágenes de referencia, de varias impresoras para que puedan ver con detalle algunos ejemplos..
saludos
saludos para todo y no olviden opinar y compartir el conocimiento
hola chicos esta oportunidan les traigo un video de como limpiar la bomba de vacio de las impresoras.
segun el manual de servicio epson si la impresora no te imprime bien o con rallas. una de las causas es que esta bomba esta sucia o los bordes de goma que se posicionan sobre el cabezal están sucios esa goma es la siguiente:
la gomita que esta entre las dos lineas azules. ellas se ensucia, y le quedan trozos de tinta seca, eso se debe limpiar muy bien y también la lengüeta que esta al lado derecho de esas gomitas, lo demás esta mostrado en el video espero les guste chicos saludos
si es contigo, la limpieza de cabezal lo puedes hacer tu mismo de una manera muy fácil.. muchas veces cuando nuestra impresora imprime con lineas. asi como muestra la imagen:
pueden ser varias causas.
hay una burbuja de aire en algún color y ocasiona esta falla.
la tinta se esta terminando y debes llenar los tanques o cambiar el cartucho que la pantalla de info de la impresora te lo indicara.
el cabezal y el sistema se vació y al recargarlo siguen todavía las lineas.
causado por una tinta que usaste recientemente y/o cartucho genérico de mala calidad.
el cabezal ya esta dañado. (muy tapado).
ahora bien, las primeras 3 causas se corrigen usando el programa de limpieza de cabezal desde la pc explicado arriba en el video. haciéndole unas 4 limpiezas desd la pc (atencion esto consumira tinta aproximadamente unos 0.5 ml x color) asi q recomiendo esto es para aquellos que esten usando el sistema de tinta continua, si usas cartuchos, pues tendrás que sacrificar alguno. en caso que estés usando el cartucho autoreseteable (no lo recomiendo presenta mucha falla) tendrás q rellenarlo bien antes de hacer esta operación, y tendrás que estar pendiente que no se vacié.
has varias limpiezas y eso corregirá la falla. ya que es la ausencia de un color. ahora como sabes que color es el que falta pues has una prueba de impresión de cabezal. en la siguiente venta esta donde debes hacer esa prueba de impresión, el como ingresar esta también en el vídeo.
y le dirás que imprima y te imprimirá una hoja con la siguiente info:
esto dependerá de tu impresora que tengas las de gama alta sera la siguiente imagen;
pero ojo estas imágenes que te mostré son de un cabezal en optimas condiciones, así que esta otra imagen te dirá cual es el color q te esta fallando.
figense que en las dos anteriores el negro , magenta y cyan son los averiado, asiq ya sabemos cual es el que está averiado, y eso indica q ese color quizas es el que mas imprimes, o usas.
si todo lo anterior no sirve para corregir la falla entonces tendremos que aplicar una limpieza manual,
este video es uno de esos que son un nivel pro. asi que con mucho cuidado,
el sonido se quito cambiando la correa, por una exactamente iwual no por una de otro modelo. presten atencion a todo el video de principio a fin,
sacar elcarro es lo mas dificil..
precaucion con el sensor del encoder ay¿tras del carro q al momento de sacarlo pueden partir eso asi q atento tambien a los resortes cuando sacan la bomba de vacio
1)tienes un alavadora ultrasonica o quieres comprarte una?
sigue leyendo
2) ¿Qué líquidos se pueden usar en las lavadoras ultrasónicas?
Se pueden utilizar todo tipo de detergentes en base acuosa y líquidos similares recomendados para el trabajo en bateas ultrasónicas, como así también solventes aptos para el lavado industrial. Siempre debe tenerse en cuenta que el líquido no altere químicamente la pieza a limpiar y a su vez brinde un aporte químico a la eliminación de la suciedad adherida al material procesado.
3) ¿Se pueden utilizar líquidos o solventes inflamables con las lavadoras ?
Desde el punto de vista de la cavitación(esto lo explicare mas abajo) no se generan condiciones que puedan llegar a producir la ignición del líquido utilizado. Pero considerando la desventaja de manipular este tipo de fluidos y la ventaja que ofrece este sistema de limpieza al agregar la acción mecánica nos permite orientarnos a líquidos menos riesgosos y menos tóxicos.
4) ¿Cuál es la mejor frecuencia para el lavado por ultrasonido?
De acuerdo al tipo de aplicación las frecuencias mejores son las comprendidas entre 24 y 40 Khz dado que el efecto de cavitación es muy fino y muy bien distribuido en el interior de la batea de lavado.
5) ¿Se pueden utilizar sustancias ácidas en el interior de las bateas de lavado ultrasónico?
No es conveniente dado que este tipo de sustancias podrían atacar a la batea de acero inoxidable. Si se asegura que esta sustancia ácida no altera la estructura del acero inoxidable, no existen inconvenientes para su utilización en los lavadores ultrasónicos.
6) ¿Qué es la cavitación ultrasónica?
La cavitación es la formación y la acción de cavidades de vacío en el interior de un líquido expuesto a un intenso campo ultrasónico. En un medio líquido, las ondas ultrasónicas generadas por un transductor, crean ondas de compresión y depresión a altísima velocidad. Estas ondas de compresión y depresión en el líquido originan el fenómeno de la “cavitación”.
Durante la fase de la depresión, se crean en el interior del líquido una infinidad de puntos de vacío. Durante la segunda fase, la compresión, la enorme presión ejercida sobre estos puntos hacen que estos se compriman hasta hacerlos colapsar en sí mismos (implosión) con la consiguiente despedida de energía que colapsa sobre las superficies del objeto a limpiar.
7) ¿La cavitación pierde rendimiento cuando utilizo agua fría?
Si, el rendimiento es inferior a bajas temperaturas debido a que la presión de vapor es más baja.
8) ¿Cuáles son los parámetros físico-químicos que favorecen a la cavitación?
En una batea de lavado por ultrasonido, para mejorar la cavitación, es necesario tener en cuenta los siguientes parámetros físico-químicos: Frecuencia ultrasónica, amplitud de la señal acústica, temperatura del líquido, presión de vapor y tensión superficial del medio líquido. También la viscosidad es un parámetro a tener en cuenta en el nivel de cavitación.
9) ¿Cuáles son los mejores valores de frecuencia, presión de vapor, tensión superficial y viscosidad para tener el mejor rendimiento de cavitación?
En general, no existe un valor específico de la frecuencia de trabajo para obtener el mejor rendimiento de cavitación. Se da que a bajos niveles de frecuencia (20Khz) se generan energías de cavitación altas dado que los puntos de vacío son más grandes, pero como contra encontramos que la distribución de los puntos de vacío no es muy homogénea. La distancia entre picos y nodos a la frecuencia de 20 Khz es aproximadamente el doble que la correspondiente a una frecuencia de 40 Khz.. Por lo tanto, las ondas acústicas a 20 Khz presentan mayores zonas de sombras (o sea donde se logran bajos rendimientos de cavitación) mientras que las de 40 Khz generan niveles de cavitación inferiores, pero en compensación a esto, la distribución dentro de la batea de lavado es mucho mejor.
Además, líquidos de limpieza con altos valores de presión de vapor, temperaturas de trabajos variables entre 40° y 60°C, baja tensión superficial y baja viscosidad permiten lograr los mejores resultados de cavitación y por lo tanto permiten llegar a lograr óptimos niveles de limpieza, considerando siempre que el principio activo del detergente sea compatible y eficaz en el ataque al contaminante.
10) ¿Cómo se puede mejorar la cavitación en un líquido muy frío?
Levantando ligeramente la temperatura si el lavador ultrasónico incorpora el sistema calefactor del líquido limpiante. De esta manera se incrementa la presión de vapor del líquido. También con el agregado de un tensioactivo o limpiavidrio se disminuye la tensión superficial del líquido mejorando consiguientemente la cavitación.
11) ¿El canasto de acero inoxidable interfiere sobre el efecto de lavado?
El canasto de acero es un accesorio muy importante dado que permite la introducción y el posicionamiento racional de los objetos a limpiar en el interior de la batea de ultrasonido. canastos, hemos buscado reducir al mínimo la masa total del mismo e incorporar una malla que minimice al máximo la absorción de las ondas acústicas.
También, si el canasto absorbe un mínimo de las ondas acústicas, para obtener un excelente grado de lavado de la pieza procesada, es suficiente con aumentar el tiempo de lavado total en un orden del 8 al 12%. Esta pérdida de tiempo es compensada por una fácil evacuación de las piezas lavadas y una mejor racionalización del trabajo.
12) ¿Qué se entiende por Volt?
El Volt es la unidad de medida de la tensión eléctrica (símbolo V)
13) ¿Qué se entiende por Watt?
El Watt es la unidad de medida de la potencia eléctrica (símbolo W)
14) ¿Qué se entiende por Ampere?
El Ampere es la unidad de medida de la intensidad de corriente (símbolo A)
15) ¿Qué se entiende por Hertz?
El Hertz es la unidad de medida de la frecuencia de oscilación. (símbolo Hz)
16) ¿Qué se entiende por inductancia?
La inductancia es la propiedad electromagnética de una bobina. El número de espiras y la eventual presencia de un núcleo determinan las propiedades electromagnéticas de una bobina. Esta propiedad se denomina inductancia. Para indicar los niveles de inductancia de una bobina se utiliza el Henry (unidad de medida). Generalmente, la salida de los generadores ultrasónicos, vienen ligadas a una ó más inductancias (generalmente bobinas con filamentos especiales sobre núcleos de ferrite) para generar la forma de onda correcta sobre los transductores piezoeléctricos.
17) ¿Qué es un detergente?
Un detergente es un producto compuesto de agentes químicos que permiten reducir la tensión superficial entre la superficie y la suciedad y mantener las partículas de contaminantes en suspensión en el agua. Los detergentes se deben utilizar según sus especificaciones técnicas en cuanto a dilución y tiempos de inmersión. En los equipos de lavado ultrasónico se utilizan detergentes estudiados para aplicaciones específicas y que contienen sustancias que reaccionan químicamente con la suciedad o contaminante a eliminar sin deteriorar las propiedades de la pieza a procesar. Debemos recordar que el fin principal de la actividad ultrasónica (cavitación) es aquel de brindar una acción mecánica al detergente durante su tarea de ataque químico.
18) ¿Porqué es muy importante mantener un nivel mínimo de líquido limpiante dentro de la batea de lavado?
El escaso nivel de líquido en la batea de lavado compromete seriamente la vida útil de los transductores piezoeléctricos y los elementos calefactores del líquido.
Debe tenerse especial cuidado en este tema ya que una falta de consideración sobre el mismo causará serios daños en el equipo de lavado. Los equipos correspondientes a la línea standard presentan un rebaje dentro de la batea que debe ser superado siempre por el nivel de líquido limpiante.
Las máquinas industriales con transductores en caras laterales incorporan controles de nivel que no permiten el accionamiento del ultrasonido si el líquido no alcanza el mencionado nivel.
19) ¿Cuáles son los sectores donde se suele aplicar el lavado ultrasónico?
Las lavadoras ultrasónicas se emplean en una amplia gama de los sectores industriales y profesionales. Se puede decir que con nuestras lavadoras es posible lavar casi todo. Detallamos a continuación sólo algunos ejemplos:
Sector dental: lavado de todo tipo de instrumental utilizado, vidrios, cerámicas, plásticos, fresas, prótesis, coronas, implantes, eliminación de yesos, remoción de cementos varios de los instrumentos, coronas, puentes, etc.
Sector químico: lavado de vidriería en general; remoción de proteínas, sangre y lípidos de cubetas, pipetas, policubetas, filtros, capilares; desgasificación de líquidos, aceleración de reacciones químicas, sonicación, etc.
Joyería: lavado de anillos, cadenas, collares, piedras preciosas, mallas de relojes, mecanismos de precisión, etc.
Sector médico hospitalario: lavado de todo el instrumental quirúrgico, partes de endoscopios, cánulas, puntas para trepanación, etc.
Sector Industrial : lavado de piezas de tornería automática, piezas estampadas en plástico o resinas, rodamientos, motores, piezas de precisión, válvulas, esferas, partes de bombas, bulonería en general, lavado de autopartes en general, filtros metálicos, de plástico o teflón, radiadores, partes de motores, lentes de contacto, circuitos impresos, etc.
Sector mecánica automotriz: lavado de herramientas de precisión, carburadores, electroinyectores nafteros, inyectores e motores diesel, bombas lineales y rotativas, tapas de cilindro, carcazas de alternadores, engranajes, válvulas, etc.
Sector óptico: Lavado de lentes de contacto, armazones de lentes, espejos, condensadores, instrumental quirúrgico, etc.
Galvanoplastías: lavado y desengrase de todas las piezas previo al tratamiento de dorado, niquelado, cromado, zincado, etc.
Sector electrónico: Lavado en serigrafía para circuitos SMT, circuitos impresos, eliminación del flux de soldadura, lavado de precisión en circuitos SMD, contactos eléctricos, plaquetas para aplicaciones en alta frecuencia, terminales, contactores, cabezales de impresoras, cartuchos ink-jet, etc.
Sector militar y aeronáutico: lavado de armas, casquillos de municiones, filtros de aviación, piezas para ensayos con tintas penetrantes, etc.
Sector metalográfico: limpieza de precisión y eliminación de pastas de lapidado en probetas metalográficas previo al examen en microscopio.
Sector reciclado: Lavado de precisión de cabezales ink-jet de impresoras a chorro de tinta y cartuchos, etc.
Sector anti-incendio: lavado de detectores en general, máscaras antigás, anteojos de protección, etc.
Sector service: lavado de precisión de piezas mecánicas y electrónicas de teléfonos celulares, cámaras, videocámaras, videoregistradoras, remoción de flux ó suciedades orgánicas de plaquetas electrónicas, eliminación de óxidos en válvulas y objetos en general, etc.
Los únicos objetos que se debe evitar de procesar son aquellos que se dañan si se colocan en inmersión en un líquido ya sea acuoso o solvente. Por ejemplo, si se utiliza un sistema acuoso se debe tener cuidado en el lavado de plaquetas electrónicas que contengan relays no estancos, dado que si se inundan de agua se dañaría su interior.
En cada caso, antes de realizar una operación de la que no se está seguro, recomendamos realizar algún test de prueba sobre una superficie pequeña y si no se está totalmente seguro del resultado final, contactarse siempre con nuestro departamento técnico para obtener la información específica sobre el problema a resolver.
